Модульный матричный коммутатор серии M5 объединяет пять наборных корпусов с различной конфигурацией входных и выходных плат — HDMI, DVI и др., что даёт возможность конфигурации (но без управления) видеостенами разных размеров. Модульные матричные коммутаторы серии M5 гибко осуществляют графическую обработку и обеспечивают бесшовное переключение видеосигнала, то есть без появления чёрного экрана в процессе переключения видеосигнала. Обеспечивает универсальное решение для переключения и обработки различных видео-и управляющих сигналов, которые используются в мультимедийном конференц-зале, интеллектуальных центрах управления трафиком, командно-диспетчерских центрах и т.п. Управление коммутаторами осуществляется через TCP/IP, RS-232, веб-сервер или кнопками на панели.

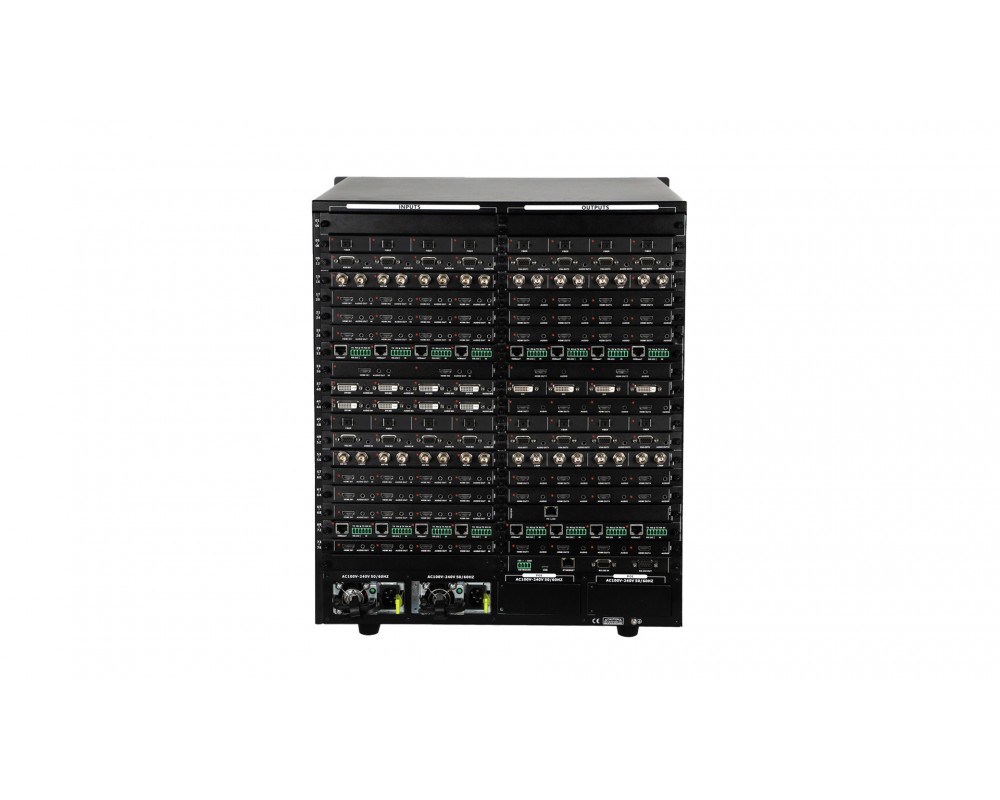

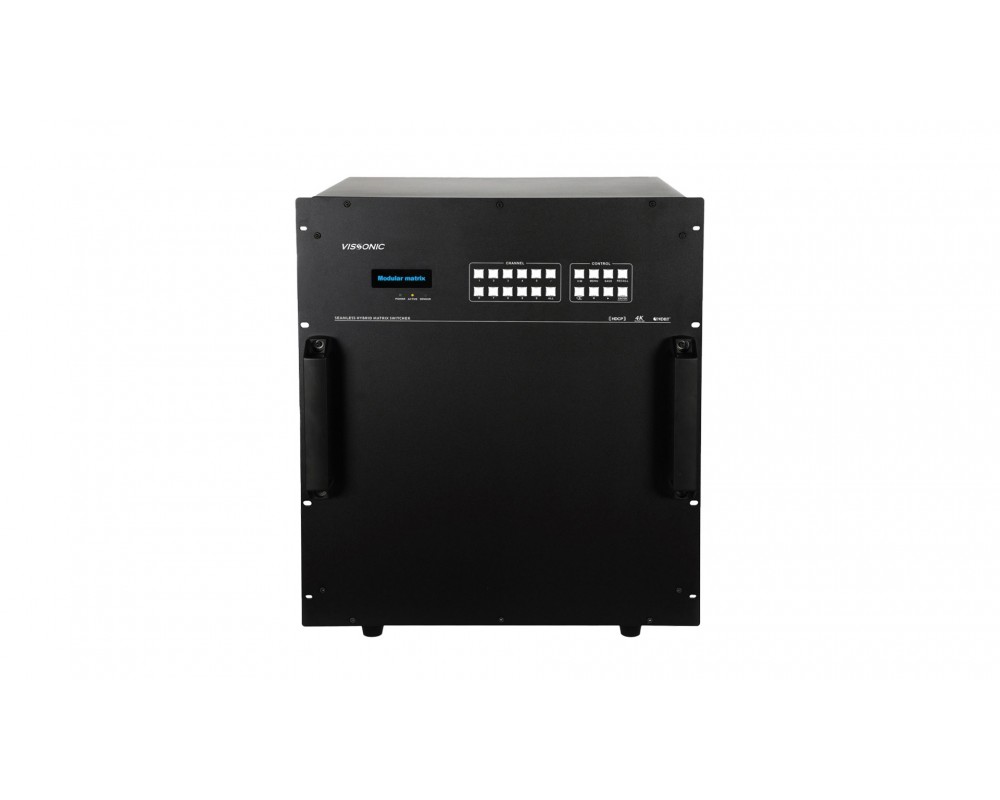

Характеристики Vissonic VW-VL7272
- Плавное переключение 72x72
- Модульная конструкция, подключаемая структура
- Максимальное разрешение до 4k при 60 Гц
- Работа в режиме 24/7
- Высокая надежность
ПЛАТЫ ВИДЕОВХОДОВ
MX-HM4I
4-х канальная плата видеовходов HDMI, Аудио вх. 3,5 Jack, вых. 3,5 Jack, бесшовная коммутация |
MX-HM2I
2-х канальная плата видеовходов HDMI, аудио вх. 3.5 Jack, вых. 3.5 Jack, бесшовная коммутация. Поддержка 4К |
MX-HD4I
4-х канальная плата видеовходов DVI, аудио вх. 3.5 Jack, бесшовная коммутация |
MX-SDI4I
4х канальная плата видеовходов SD/HD/3G-SDI, сквозной выход, бесшовная коммутация |
MX-SF4I
4х канальная плата видеовходов SD/HD/3G-SDI |
MX-HD4I
4-х канальная плата видеовходов HВ BaseT, передача RS-232, RS-485, бесшовная коммутация |
MX-IP2I
4-х канальная плата IP входов. 2 порта RJ45 |
ПЛАТЫ ВИДЕОВЫХОДОВ
MX-HM4O
4-х канальная плата видеовыходов HDMI, аудио вых. 3.5 Jack, бесшовная коммутация |
MX-HM2O
2-х канальная плата видеовыходов HDMI, аудио вых. 3.5 Jack, бесшовная коммутация. Поддержка 4К |
MX-DV4O
4-х канальная плата видеовыходов DVI, аудио вых. 3.5 Jack, бесшовная коммутация |
MX-SDI4O
4х канальная плата видеовыходов SD/HD/3G-SDI, сквозной выход, бесшовная коммутация |
MX-SF4O
4-х канальная плата оптических видеовыходов |
MX-IP2O
2-х канальная плата IP выходов. 2 порта RJ45 |
ПАРАМЕТРЫ ШАССИ
Размеры (Ш x Г x В)
|
VW-VL0808
445x400x88 мм (2U) |
VW-VL1616
445x400x132 мм (3U) |
VW-VL3636
445x400x310 мм (7U) |
VW-VL7272
445x400x532 мм (12) |
|
Вес
|
VW-VL0808
5 кг |
VW-VL1616
7 кг |
VW-VL3636
16 кг |
VW-VL7272
29 кг |
|
Количество входных\выходных каналов
|
VW-VL0808
2/8 |
VW-VL1616
4/16 |
VW-VL3636
9/36 |
VW-VL7272
18/72 |
|
Потребляемая мощность (с платами внутри)
|
VW-VL0808 / VW-VL1616
18 Вт |
VW-VL3636 / VW-VL7272
30 Вт |
